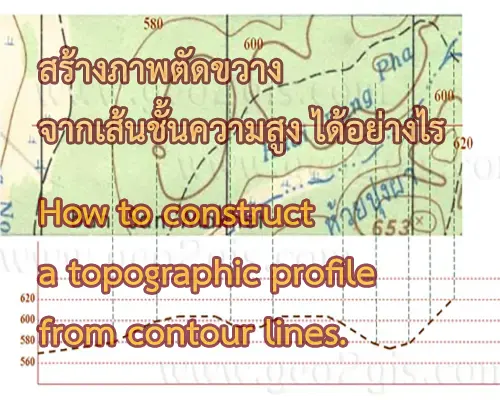

หลักการสร้างภาพตัดขวางจากเส้นชั้นความสูง (Contour) ในแผนที่ภูมิประเทศ 1:50,000

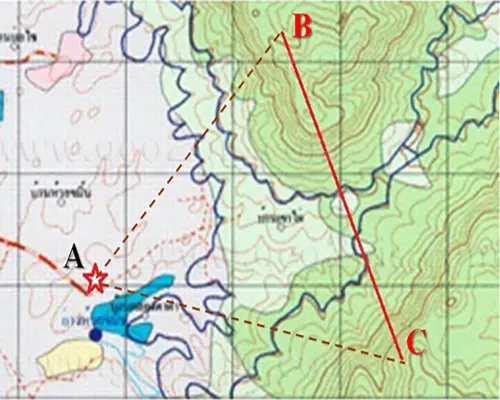

เมื่อผู้ใช้แผนที่กำหนดจุดยืนบนแผนที่แล้วต้องการเห็นภูมิประเทศข้างหน้าในแนวขวางเพื่อต้องการรู้ความสูงต่ำของภูมิประเทศ การบดบังสายตา ความลาดชัน เนินหุบเขา และร่องน้ำในลักษณะของภาพหน้าตัด ซึ่งโปรแกรมด้านระบบสารสนเทศภูมิศาสตร์ชุด 3 D สามารถทำได้ง่าย รวดเร็ว แต่ถ้าเราไม่สามารถหาโปรแกรมและข้อมูลที่อยู่ในคอมพิวเตอร์ได้ตลอดเวลา เราสามารถสร้างภาพตัดขวางจากเส้นชั้นความสูง (Contour) จากแผนที่กระดาษได้โดยตรง
ตัวอย่างการสร้างภาพตัดขวางจากเส้นชั้นความสูง

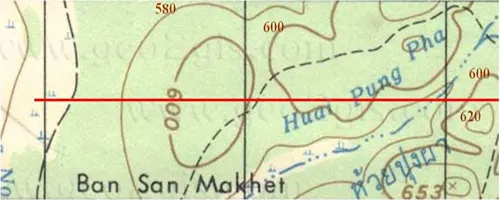

1. ข้อมูลเส้นชั้นความสูงและแนวขวางที่ต้องการสร้างภาพตัดขวาง
2. อ่านค่าความสูงจากเส้นชั้นความสูงที่แนวขวางลากผ่าน (สังเกตค่าความสูงที่ต่ำสุดและสูงสุด) สร้างเส้นตั้งฉากแกน x,y โดยให้
- แกน x ยาวเท่ากับหรือยาวกว่าแนวขวางที่ต้องการสร้างภาพตัดขวาง
- แบ่งค่าแกน Y เป็นระยะ ๆ ตามค่าความสูงของเส้นชั้นความสูงที่เราอ่านค่าโดยให้ค่าความสูงต่ำสุดของเส้นชั้นความสูงเป็นระยะฐาน แล้วแบ่งค่าความสูงเป็นช่วงๆ ให้มีระยะและความสูงเท่าๆ กัน
- ลากเส้นขนานแกน X ตามระยะช่วงที่แบ่งในแกน Y

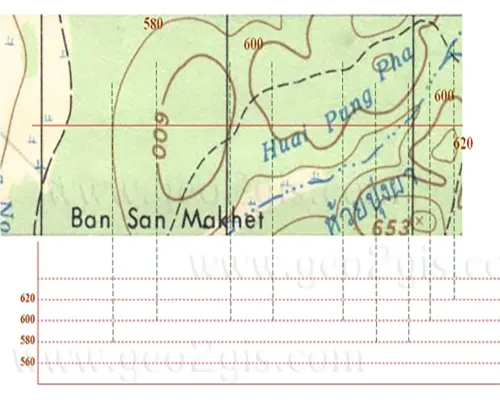

3. ที่จุดตัดของข้อมูลเส้นชั้นความสูงกับแนวขวางที่ต้องการสร้างภาพตัดขวางทุกๆ จุดตัด อ่านค่าความสูงของเส้นชั้นความสูงแล้วลากเส้นให้ขนานกับแกน Y โดยให้มาบรรจบกับเส้นที่ลากในข้อ 2 ซึ่งมีค่าความสูงที่ตรงกันกับค่าของแกน Y
4. ลากเส้นเชื่อมจุดตัดในข้อ 3 ทุก ๆ จุด ปรับแต่งให้พอสวยงามเป็นธรรมชาติ จะเห็นภาพตัดขวางเป็นภูมิประเทศที่แสดงความสูง ต่ำ การลาดเอียง
หลักการนี้ เป็นหลักการเดียวที่โปรแกรมด้านระบบสารสนเทศภูมิศาสตร์ชุด 3 D นำไปใช้ประมวลผลข้อมูลซึ่งสามารถทำได้ง่าย รวดเร็ว หากแต่เราไม่สามารถหาโปรแกรมและข้อมูลที่อยู่ในคอมพิวเตอร์ได้ตลอดเวลา และที่สำคัญการที่เรารู้ที่มาและหลักการพื้นฐานดังเดิมเราจะรู้ว่าสิ่งที่ปรากฏสามารถนำไปใช้งานได้จริงแค่ไหน ระดับไหนที่คลาดเคลื่อนไม่สามารถนำไปใช้งานจริงได้
วันที่
12/01/2559
